FSB(D)型 氟塑料合金离心泵
本产品广泛适用于：汽车制造中的酸洗、喷漆工艺；有色金属冶炼中的电解液转送；离子膜烧碱项目中的氯水、废水处理和加酸等工艺流程。
使用温度：-20度~100度。

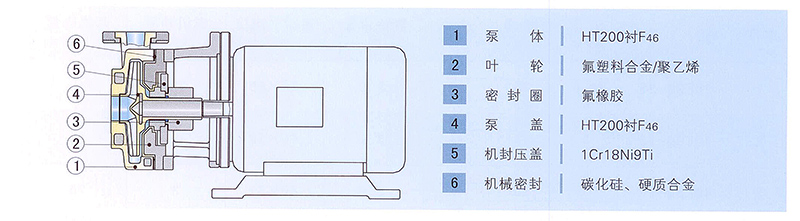

结构与材料
| 结构说明： | |||||||
|
FSB和FSB（D）泵相同点： |
|||||||
| 1、除100FSB-32规格外，均为全塑结构泵。 | |||||||
| 2、叶轮与机械密封轴为一体结构，其与电机轴利用莫氏锥度传递扭矩，轴封采用WB2型外装式波纹管机械密封。 | |||||||
| 3、主体过流部件可配备多种材质：氟塑料、氟塑料合金、聚乙烯；客户可根据输送工况确定性价比的材质。 | |||||||
| 4、两种型号的泵体、叶轮、泵盖、机械密封等部件均可互换。 | |||||||
| FSB和FSB（D）泵不相同点： | |||||||
| 1、FSB型离心泵 | |||||||
| （1）托架式结构，可根据介质比重配套不同功率的电机。 | |||||||
| （2）采用脂润滑轴承，轴承箱需另加机油。 | |||||||
| 2、FSB（D）型离心泵 | |||||||
| （1）泵整体采用短支架直联结构，叶轮轴与电机轴利用螺纹拉杆锁紧。 | |||||||
| （2）配套电机的主轴为特制空心轴，电机型式为B35型电机。 | |||||||
| （3）检修维护，更换配件时需拆卸电机后部的防护罩。 |
型号及参数
| FSB（D）型：n=2900r/min 设计压力：0.6MPa * 为标准参数 | ||||||||
|
序号 |
型号 |
流量 |
杨程 |
效率 |
汽蚀余量 |
进口×出口 |
电机功率 |
整机质量 |
|
m³/h |
M |
% |
m |
mm |
Km |
Kg |
||
|
1 |
40FSB-15(D) |
3.5 |
15 |
33 |
3 |
40×32 |
3 |
55 |
|
*5 |
15 |
45 |
||||||
|
10 |
8 |
48 |
||||||
|
2 |
40FSB-20(D) |
6 |
22 |
30 |
3 |
40×32 |
3 |
55 |
|
*10 |
20 |
42 |
||||||
|
12 |
17 |
48 |
||||||
|
3 |
40FSB-30(D) |
6 |
31 |
22 |
3 |
40×32 |
3 |
55 |
|
*10 |
30 |
36 |
||||||
|
12 |
28 |
38 |
||||||
|
4 |
50FSB-20(D) |
8 |
21 |
40 |
3 |
50×32 |
3 |
55 |
|
*12.5 |
20 |
52 |
||||||
|
15 |
17 |
52 |
||||||
|
5 |
50FSB-25(D) |
8 |
26 |
38 |
3 |
50×32 |
3 |
55 |
|
*12.5 |
35 |
48 |
||||||
|
15 |
22 |
48 |
||||||
|
6 |
50FSB-30(D) |
8 |
31 |
35 |
3 |
50×32 |
3 |
55 |
|
12.5 |
30 |
46 |
||||||
|
*15 |
30 |
46 |
||||||
|
7 |
65FSB-32(D) |
15 |
33 |
42 |
3 |
65×50 |
5.5 |
125 |
|
*25 |
32 |
56 |
||||||
|
30 |
30 |
58 |
||||||
|
8 |
80FSB-20(D) |
35 |
21 |
55 |
3.5 |
80×65 |
5.5 |
125 |
|
*50 |
20 |
65 |
||||||
|
60 |
17 |
68 |
||||||
|
9 |
80FSB-25(D) |
35 |
26 |
53 |
3.5 |
80×65 |
7.5 |
130 |
|
*50 |
25 |
64 |
||||||
|
60 |
23 |
68 |
||||||
|
10 |
80FSB-30(D) |
35 |
32 |
58 |
3.5 |
80×65 |
7.5 |
130 |
|
*50 |
30 |
64 |
||||||
|
60 |
28 |
64 |
||||||
| 注：1.尽量选用与本表相同或相近的参数，若不在此表范围之内，本厂可通过技术改进实现。 | ||||||||
| 2.使用工况点流量过小时，出口应接回流管，具体可咨询公司技术部门。 | ||||||||
